【收藏】生活污水常用处理工艺与技术详述

  • 发布时间: 2023-04-13

一.相关术语



污水:

指在生产与生活活动中排放的水的总称。



排水量:

指在生产过程中直接用于工艺生产的水的排放量。不包括间接冷却水、厂区锅炉、电站排水。



一切排污单位:

指本标准适用范围所包括的一切排污单位。



其他排污单位:

指在某一控制项目中,除所列行业外的一切排污单位。



污泥负荷:

单位时间内单位活性污泥所消耗的有机物的量。



滤料容积负荷:

每方滤料每天所承受进水中污染物的能力。



滤料水力负荷:

每方滤料每天通过的污水的体积。



表面负荷:

单位时间单位面积构筑物所能承受处理的污水体积。

简称





二.集水井设计



容积的确定,按大于日处理量的5%确定。根据现场安排尺寸设置水深,根据水深度确定截面积。提升泵选择:选择流量及数量应满足一小时排空集水井。



三.调节池设计

容积的确定,按日处理量的35%-50%确定。底部设一定坡度(大于0.05)坡向积水坑可设微孔曝气,曝气量确定:按5-6m³/(㎡.h)设计或气水比4:1确定。容积校验根据,停留时间:V/Q即有效容积/流量,一般在8小时左右。泵的选择考虑流量及扬程。空气搅拌气水比(1-3):1。消毒池V=30min以上量,卤消毒5-8mg/L。中水池V日水量之25%-35%。



四.接触氧化池



容积的确定,一般按照前调节池容积之1/2计,根据现场确定池深及截面积。容积之校验,有效容积之停留时间T=V/Q一般时间按水之BOD浓度计生活污水按大于等于3小时保险系数计算。内设半软性填料,超高按0.3米,具体填料高度可以按照设计之池子高度确定。长宽比控制在2/1~1/1有效面积不宜大于100㎡



校验按照单位体积填料消耗BOD5值来计算(依据填料之布置计算填料体积)进水BOD5值为Amg/l,出水BOD5值取Bmg/l,则BOD5的消减量为:(A-B)*Qkg/d,单位体积填料消耗BOD5值应<1.0kg/d



校验按照填料的容积负荷:Fr=0.2881×L0.7246应<3㎏/(m³.d),L为生物接触氧化系统出水BOD5值。



校验按照污水与填料需要的接触时间:t=24Lj/(1000Fr),Lj为生物接触氧化系统进水BOD5值。污水与填料的实际接触时间t停=V有效/Q应该>t



接触氧化池曝气量的确定:接触氧化池曝气强度宜采用10-20m3/(m2.h),同时参考《建筑中水设计规范》(GB50336-2002)可知,接触氧化池曝气量可按BOD5的去除负荷计算,一般为40~80m3/kgBOD5风机风压高于出水层0.5-1米



接触氧化高度确认:由下至上包括构造层、填料层、稳水层、超高。一般构造层高度控制在0.6m~1.2m添料层高度控制在2.5m~3.5m稳水层高度控制在0.4m~0.5m超高控制不小于0.5米

其他:接触氧化池底部应设放空管道,布气系统设于池底





五.二级氧化池



查看一级处理



沉砂池

六.曝气生物滤池

容积确定,深度处理根据滤池表面负荷设计一般选择2~6m³/㎡.h(负荷选取低保险系数高)举例:处理量按Q=10000m³/d,BOD容积负荷介于0.2~0.3kg/(m³.d);曝气生物滤池座数不宜少于2座,最高座数以8~12座为宜;曝气生物滤池单池表面面积以不高于50㎡为宜;滤料粒径以介于3~20mm之间为宜。滤池总面积:416.3/(2~6)=208~69㎡。本工程取144m2即每座平面尺寸:6×6㎡,共4座。



容积校验根据BOD容积负荷校核:10000×(20-10)/(144×3.3×103)=0.21kg/(m³.d),在要求范围内。计算结果:4座平面尺寸为6.0×6.0m滤料高度3.3m的曝气生物滤池。滤料粒径取3~5,4~6mm。前者为滤层,高度为2.5m;后者为接触层,高度为0.8m。滤池高度:配水区高度1.2m,滤板厚0.1m,承托层高度0.4m,滤料高度3.3m,清水区高度1.0m,超高0.5m。滤池总高度6.5m。



曝气量与鼓风机:曝气生物滤池气水比宜为(1~3):1或根据下面计算在曝气生物滤池这样的生物膜法反应器中,生物膜耗费的溶解氧总量一般为1~3mg/l。为使滤料表面的好氧菌膜维持良好的生物相,通过滤料层后的剩余溶解氧应保持在2~3mg/l,这样要求污水进入滤料层前的溶解氧为4~6mg/l左右。微生物需氧量R包括合成用氧量和内源呼吸用氧量两部分,即R=1.46ΔBOD+0.18P=328kg/d。式中R为微生物膜的需氧量,kg/d;ΔBOD为滤池单位时间内去除的BOD量,kg/d;P为活性生物膜数量。曝气装置氧转移效率一般在5%~15%,本工程设计值选取20%;空气密度ρ为1.293kg空气/m3;空气中氧含有重量OW为0.232kgO2/kg空气;每天所需空气量:GS=328/(0.2×0.232×1.293)=5467m3鼓风机风量Q=GS/(24×60)=3.8m3/min鼓风机风压P=h1+h2+h3+h4+h5=2+1+45+8+1.0=57KPa,本工程鼓风机风压选用59KPa。其中h1为空气管道的沿程损失;h2为空气管道的局部阻力损失;h3为空气扩散装置扩散深度;h4为空气扩散装置的阻力;h5为所在地区大气压。每座曝气生物滤池由一台鼓风机单独供风,四座曝气生物滤池共需四台鼓风机,一台鼓风机作为四台鼓风机的备用风机,即工艺曝气鼓风机共5台。



反吹系统:曝气生物滤池反冲洗时,先气洗(2倍曝气量,气水比3.7:1)5min,反冲线速度宜为0.4~0.8m3/(m2.min);再气、水联合反洗5min(气洗反冲线速度宜为0.4~0.8m3/(m2.min),水洗反冲洗强度为8~16l/(m2.s)..进水之1.5-2倍);最后水洗5min,反冲洗强度为8~16l/(m2.s),完成后进入正常运行状态。曝气风速主管15米/秒,支管25米/秒



七.SBR池设计计算公式





A、反应池数及排出比(1/m),池数一般大于2个当设计水量小于500m3/d时可以设1座,排出比取1/m=1/2~1/5。



B、设计负荷Ls及污泥浓度MLSS(X),标准负荷选取0.2~0.4kgBOD5/kgMLSS.d,延时负荷选取0.05~0.1kgBOD5/kgMLSS.d,污泥浓度选取2000~5000mg/l,X的选取与负荷成反比。反应池水深4~6米。



C、容积及周期的确定,总容积V=QS/LsEX式中Q为最大日处理量(m³/d)。S为进入SBR池的BOD5浓度(mg/l),Ls为设计负荷,E为曝气反应比=(nTA)/24其中n为每日周期数,TA为曝气时间。X为污泥浓度。曝气时间的确定TA=(24S)/(LsXm)式中m为排出比倒数。沉淀及排泥时间分别各取1小时。容积确定V=mQ/n



D、需氧量的确定,经验数据标准负荷选取0.5~1.5kg氧气/kgBOD,延时负荷取1.5~2.5。曝气量的确定,供氧量一般为需氧量的1.4倍。



E、产泥量的确定,污泥干固体量(kg/d)=Q*SS*Y/1000式中Q污水流量m3/d,SS进水悬浮物含量mg/l,Y产率,高负荷(0.2~0.4kgBOD5/kgMLSS.d)取Y=1.0;低负荷(0.05~0.1kgBOD5/kgMLSS.d)取Y=0.75.





八.电解槽的工艺设计





根据废水流量及污染物种类和浓度,选定的板水比、极距、电流密度、电解时间等参数确定电解槽尺寸及整流器的容量。



有效容积根据设计流量及停留时间确定V=Q*T,T电解时间的确定,对于连续电解一般取经验数据停留20~30分钟,对于间歇操作,T为轮换周期,包括注水时间沉淀排空时间和电解时间,一般为2~4小时。



阳电极面积A可由选定的板水比和已求出的电解槽有效容积推得,也可由选定的电流密度i和电流I推得。



电流I应根据废水情况和要求的处理程度由试验确定。对六价Cr废水,也可用下式计算:I=KQC/S式中K——每克六价铬还原成3价铬所需的电量一般取4.5Ah/gCr左右,C——废水含六价铬浓度,mg/l,S——电极串联数,在数值上等于串联电极板数减1。



电压V电解槽的槽电压等于极间电压和导线上的电压降之和,V=SV1+V2式中V1——极间电压,一般3~7.5V。V2导线上的电压降,一般为1~2V。



选择整流器设备时,电流和电压值应分别比计算值大30%~40%,用以补偿极板的钝化和腐蚀等原因引起的整流器效率降低。



电解槽长宽比取5~6:1,深宽比取1~1.5:1。电解槽进出水端要设配水和稳流措施,以均匀布水并维持良好流态。内置空气搅拌,空气量为0.1~0.3方/分钟。空气入池前要除油。



阳极在氧化剂和电流作用下,会形成一层钝化膜,可以通过投加适量的Nacl,整加水流速度或采用机械去膜以及电极定期换向等方法防止钝化。



九.反渗透设备的部分国家标准





该标准进水要求含盐率小于10000mg/l。



反渗透膜:用特定的高分子材料制成,具有选择性半透性能的薄膜,能在一定压力作用下使水溶液中的水分子和某些组分透过,以达到纯化、浓缩目的。



反渗透组件:按一定技术要求将反渗透膜元件与外壳等其他部分组装在一起的组合构件。



脱盐率、原水回收率、渗透水、浓缩水、保安过滤:保安过滤,由过滤精度小于或等于5mm的微滤滤芯构成的过滤器装载反渗透设备前段,保证反渗透设备的进水水质满足设备要求。



产品型号:RO-J(卷式膜)/B(板式膜)/Z(中空膜)/G(管式膜)——S(小型)/M(中型)/L(大型)——1(一级反渗透)/2(二级反渗透)/3(三级反渗透)



设备性能指标:设备脱盐率≥95%(用户有特殊要求的除外)



原水回收率:小型≥30%,中型≥50%,大型≥70%



操作温度:温度为影响产水量的主要指标,通常复合膜用4℃~45℃;乙酸纤维素膜适用4℃~35℃。



操作压力:根据工艺要求,操作压力一般不大于3.5MPa.






十.水解酸化池的设计





适用于较低COD值,特别适用于难降解有机物的好氧预处理。



参数选择,水力负荷选择0.5~2.5m3/(m2.h),有机负荷选择1.95~8.8kgCOD/(m2.d)。停留时间一般根据COD确定,每100mg/l的COD选择停留1小时。



容积确定,容积等于流量与停留时间的乘积。



十一.机械絮凝池设计要点‍





1.絮凝时间宜为15-20min;



2.池内搅拌设3-4档,浆板线速度由第一档的0.5m/s逐步减至末档的0.2m/s;

3.水平搅拌轴设于池中水深1/2处,叶轮直径应比絮凝池水深小0.3m,叶轮尽端与池子侧壁间距≤0.2m;

4.垂直搅拌轴设于池中间,其上浆板顶端设于池子水面下0.3m处,下浆板底端设于距池底0.3-0.5m处,浆板外缘与池侧壁间距≤0.25m;

5.水平轴式絮凝池每只叶轮的浆板数一般为4-6块,浆板长度≤叶轮直径的75%;

6.每根搅拌轴上浆板总面积宜为水流截面积的10%-20%,不宜>25%,每块浆板的宽度为浆板长的1/10-1/15,一般为10-30cm;

7.池身一般为3-4m。



十二.混凝后的沉淀池设计数据



1.面积负荷20-80m3/(d•㎡);2.停留时间1-4h;3.池深2-4.5m;4.池内流速2.5-15mm/s;5.进水渠流速0.15-0.6m/s;6.出水堰溢流负荷1-7L/(s•m)。



十三.气浮设计要点



(1)要求原水浊度≤100度及含有密度小的悬浮物质;

(2)气浮池的单格宽度不宜>10m,池长一般<15m为宜;

(3)絮凝时间宜取10~15min;

(4)接触室的水上升流速一般取10~20mm/s;

(5)接触室内水停留时间宜≥60s;

(6)进入接触室的流速宜<0.1m/s;

(7)分离室的水流向下流速一般取1.5~2.5mm/s。



十四.机械搅拌澄清池



机械搅拌澄清池设计要点

1)宜用于浊度长期低于5000度的原水,短时间内允许达到5000~10000mg/L;

2)清水区高度为1.5~2.0m;

3)清水区上升流速一般采用0.8~1.1mm/s,当处理低温低浊水时可采用0.7~0.9mm/s;

4)水在池中的总停留时间为1.2~1.5h,第一絮凝室和第二絮凝室的停留时间一般控制在20~30min。





十五.斜板沉淀池





1.斜板垂直净距一般采用80-120mm,斜管直径一般采用50-80mm;

2.斜板(管)长度为1-1.2m;

3.倾角一般为60°;

4.斜板(管)底部缓冲区高度一般为0.5-1m;

5.斜板(管)上部水深一般为0.7-1m;

6.池内停留时间:初次沉淀≤30min;二次沉淀≤60min。

要求原水浊度长期低于1000度;

斜管沉淀区液面负荷可采用9.0~11.0m3/(h•m2);

管径为25~35mm,管长为1m;

水平倾角采用60°;

斜管上部清水区保护高度不宜小于1.5m。

同向流斜板沉淀池设计要点

同向流斜板沉淀池适用于浑浊度长期低于200度的原水;

斜板沉淀区游人面负荷,应根据原水情况及相似条件水厂的运行经验或试验资料确定,一般可采用30~40m3/(h•m2);

斜板间距为35mm;斜板长度为2.0~2.5m,排泥区斜板长度不小于0.5m;

沉淀区斜板倾角为40°,排泥区斜板倾角为60°。



十六.沉淀池设计数据



竖流式沉淀池设计数据

1.池直径或正方形边长与有效水深的比值≤3,池直径一般采用4-7m;

2.当池直径或正方形边长<7m时,澄清水沿周边流出。个别当直径≥7m时,应设辐射式集水支渠;

3.中心管内流速≤30mm/s;

4.中心管下口的喇叭口和反射板要求:

1)反射板板底距泥面≥0.3mm;

2)反射板直径及高度为中心管直径的1.35倍;

3)反射板直径为喇叭口直径的1.3倍;

4)反射板表面对水平面的倾角为17°;

5)中心管下端至反射板表面之间的缝隙高为0.25-0.5m,缝隙中心污水流速,在初次沉淀池中≤30mm/s,在二次沉淀池中≤20mm/s;

5.排泥管下端距池底≤0.2m,管上端超出水面≥0.4m;

6.浮渣挡板距集水槽0.25-0.5m,高出水面0.1-0.15m,淹没深度0.3-0.4m。



平流式沉淀池设计数据

1.长宽比以3-5为宜;

2.长与有效水深比一般采用8-12;

3.池底纵坡一般采用0.01-0.02,机械刮泥时不小于0.005;

4.初次沉淀池最大水平流速为7mm/s,二次沉淀池为5mm/s;

5.进出口处挡板位置

1)高出池内水面0.1-0.15m;

2)进出挡板淹没深度一般为0.5-1.0m;

3)出口挡板淹没深度一般为0.3-0.4m;

4)挡板距进水口0.5-1.0m,距出水口0.25-0.5m;

6.非机械刮泥时,缓冲层高度0.5m,机械刮泥时,缓冲层上缘宜高出刮泥板0.3m;

7.刮泥机行进速度一般为0.6-0.9m/min;

8.排泥管直径为<200mm;

9.入口整流墙的开孔总面积为过水断面的6%-20%;

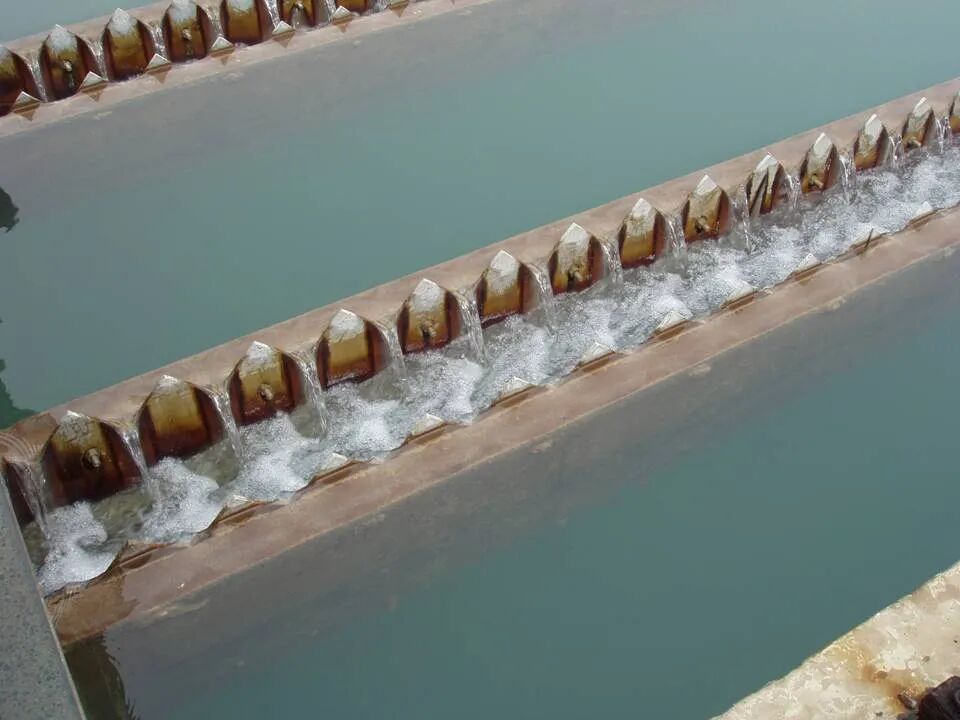

10.出水锯齿形三角堰,水面宜位于齿高的1/2处。



十七.沉砂池





1.一般规定

1)沉砂池去除对象是密度为2.65/cm3,粒径在0.2mm以上的砂粒;

2)城市污水沉砂量可按106m3污水沉砂15-30m3计算,其含水率为60%,其密度为1500kg/m3;

3)砂斗容积应按2天内沉砂量计算,斗壁与水平倾斜角不小于55°;

4)人工排沙管直径≥200mm;

5)沉砂池超高不宜<0.3m;

6)沉砂池个数或分格数不应少于2。



2.平流式沉砂池设计数据

1)最大流速0.3m/s,最小流速0.15m/s;

2)最大流量时停留时间一般为30-60s;

3)有效水深一般为0.25-1m;

4)每格宽度不小于0.6m;

5)池底坡度0.01-0.02。



3.竖流式沉砂池设计数据

1)最大流速为0.1m/s,最小流速为0.02m/s;

2)进水中心管最大流速0.3m/s;

3)流量最大时停留时间一般为30-60s。



4.曝气沉砂池设计数据

1)水平流速为0.1m/s;

2)旋流速度为0.25-0.3m/s;

3)流量最大时停留时间为1-3min;

4)有效水深2-3m;

5)曝气量为0.1-0.2m3空气/m3污水;

6)宽深比1-2;

7)长宽比可达5;

8)空气扩散装置距池底0.6-0.9m。



5.涡流式沉砂池设计数据

1)水力叶面负荷约200m3/(h•m2);

2)水力停留时间为20-30s;

3)进水渠道流速

a.流量最大时的40%-80%时为0.6-0.9m/s;

b.流量最小时>0.15m/s;

c.流量最大时≤1.2m/s。

4)进水渠道直段长度为宽度的7倍且不应<4.5m;

5)出水渠道宽度为进水渠道的2倍;

6)出水渠道与进水渠道夹角>270°;

7)沉砂池规格

设计流量(104m3/d)

0.38

0.95

1.50

2.65

4.5

7.6

11.4

18.9

26.5

沉砂池直径(m)

1.83

2.13

2.44

3.05

3.66

4.88

5.49

6.10

7.32

沉砂池深度(m)

1.12

1.12

1.22

1.45

1.52

1.68

1.98

2.13

2.13

砂斗直径(m)

0.91

0.91

0.91

1.52

1.52

1.52

1.52

1.52

1.83

砂斗深度(m)

1.52

1.52

1.52

1.68

2.03

2.08

2.13

2.44

2.44

驱动机构(W)

0.56

0.86

0.86

0.75

0.75

1.5

1.5

1.5

1.5

浆板转速(r/min)

20

20

20

14

14

13

13

13

13



污泥泵比进水泵小,一般80%回流到调节池一般进水的60%左右。



空气干管和主干管的经济流速可采用10~15m/s;通向扩散装置的空气竖管和支管,其经济流速一般采用4~5m/s;空气管道的压力损失一般控制在1.0m以内,其中,空气管道的总压力损失控制在0.5m以内。由于扩散装置在使用过程中容易堵塞,故设计中一般规定空气通过扩散装置的阻力损失为0.5~0.6m,对竖管或穿孔管可酌情减少。————(《污水处理构筑物设计与计算》P99工大出版社韩洪军主编)



注:



空气管道和空气扩散装置的压力损失,一般控制在14.7kPa(1.5m)以内,其中空气管道总损失控制在4.9kPa(0)以内,空气扩散装置的阻力损失为4.9~9.8kPa(0.5~1.0m)。——排水工程第四版P175



一般的给水管道,d为100~200毫米,经济流速为0.6~1.0米/秒;d为200~400毫米,经济流速为1.0~1.4米/秒;压力钢管约为3~4米/秒,甚至5~6米/秒。仅供参考。











晨铭环保推荐处理方式

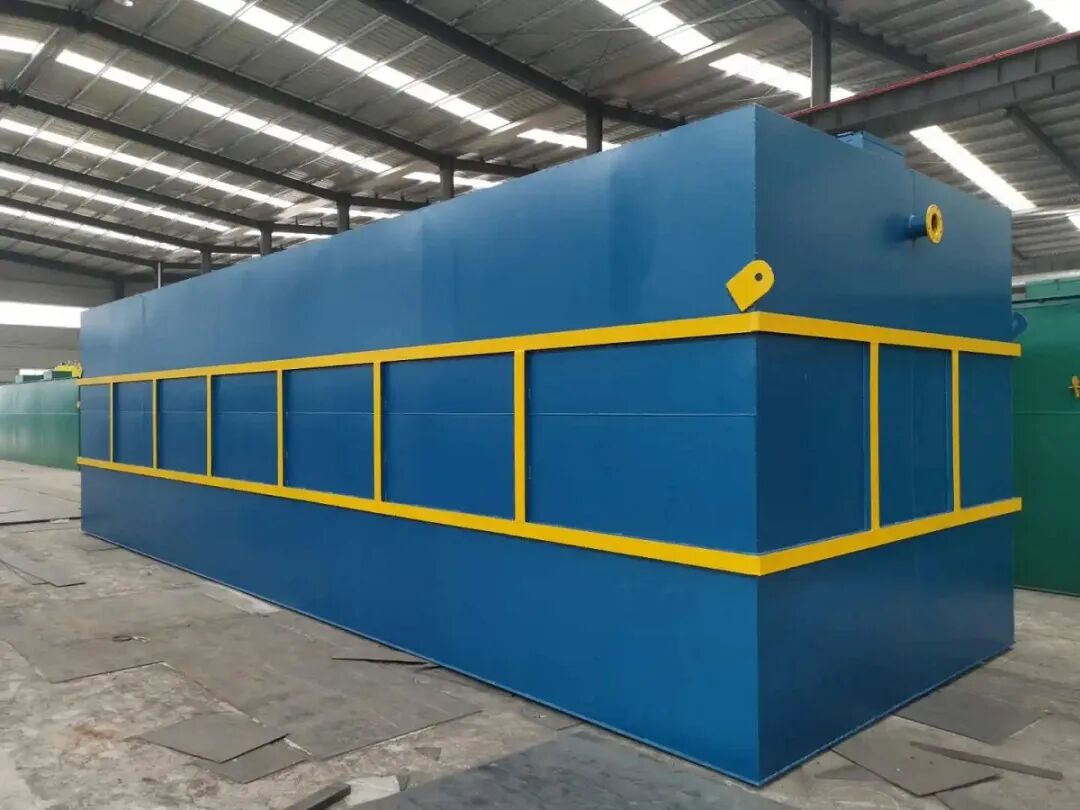

设备简介




组合一体化地埋式污水处理装置是以生物接触氧化法工艺为核心技术的一种高效污水净化处理设备,它可以埋入地下,省掉地面建筑政府规划审批、设计建造、保温等复杂环节。同时,具有出水水质好,运行稳定,管理简便,噪音低等特点。组合地埋式污水处理设备具有广阔的应用范围,它适用于宾馆、饭店、医院、住宅小区、新农村改造、办公楼、商场、疗养院、学校等场所产生的生活污水处理,同时适用于食品、造纸、酿造、屠宰等有机污水的处理。

      一体化污水处理设备是将一沉池、I、II级接触氧化池、二沉池、污泥池集中→体的设备,并在I、II级接触氧化池中进行鼓风曝气,使接触氧化法和活性污泥法有效的结合起来,同时具备两者的优点,并克服两者的缺点,使污水处理水平进一步提高。






污水处理工艺流程说明




本工程采用生物膜法:缺氧----好氧(A/0)处理工艺。A/O即缺氧+好氧生物接触氧化法是一种成熟的生物处理工艺,具有容积负荷高、生物降解速度快、占地面积小、基建投资和运行费用低等优点,可替代原有城市污水处理采用的普通活性污泥法,特别适用于中、高浓度工业废水的处理,且投资省、占地少、处理效率高。该工艺采用生物接触氧化和沉淀相结合的方法,工艺成熟、可靠。设备中沉淀污泥,一部分污泥中由于溶解氧的作用进一步得到氧化分解,一部分气提至沉砂沉淀池内,系统污泥只需定期在沉砂沉淀池中抽吸。系统中风机、潜污泵等主要控制设备的工作程序输进PLC机,达到自动工作,以减少操作工作量,并可减少不必要的人为损坏。

1、格栅:

        生产排放的污水经管网系统汇集后,经粗格栅后进入后续处理系统。粗格栅主要用来拦截污水中的大块漂浮物,以保证后续处理构筑物的正常运行及有效减轻处理负荷,为系统的长期正常运行提供保证。

2、污水调节池:

       用于调节水量和均匀水质,使污水能比较均匀进入后续处理单元。调节池内设置预曝气系统,可提高整个系统的抗冲击性,及减少污水在厌氧状态下的恶臭味,同时可减少后续处理单元的设计规模,污水池内设置潜污泵,用以将污水提升送至后续处理单元。

3、缺氧池:

       在缺氧池内设置弹性填料,用于拦截污水中的细小悬浮物,并去除一部分有机物。该缺氧池经回流后的硝化液在此得到反硝化脱氮,提高了污水中氨氮的去除率。经缺氧处理后的污水进入好氧生物处理池。

4、接触氧化池:

        原污水中大部分有机物在此得到降解和净化,好氧菌以填料为载体,利用污水中的有机物为食料,将污水中的有机物分解成无机盐类,从而达到净化目的。好氧菌的生存,必须有足够的氧气,即污水中有足够的溶解氧,以达到生化处理的目的。好氧池空气由风机提供,池内采用新型半软性生物填料,该填料表面积比大,使用寿命长,易挂膜,耐腐蚀,池底采用微孔曝气器,使溶解氧的转移率高,同时有重量轻,不老化,不易堵塞,使用寿命长等优点。接触氧化池内的两大配件:

        填料:本工艺采用新型立体弹性填料,层密集型高效生化填料,该填料具有比表面积大、使用寿命长、易挂膜、耐腐蚀等优点。同时该填料具有一定的刚度,能对污水中的气泡作多层次的切割,使溶解氧效率增高,再则填料与填料之间不易结团,避免了氧化池的堵塞。曝气器:本工艺采用微孔曝气器,其溶解氧转移率比其它曝气器高,最大特点是不老化、重量轻、使用寿命长,同时具有耐腐蚀、不易堵塞等优点。

5、沉淀池:

       污水经过生物接触氧化池处理后出水自流进入二沉池,以进一步沉淀去除脱落的生物膜和部份有机及无机小颗粒,沉淀池是根据重力作用的原理,当含有悬浮物的污水从下往上流动时,由重力作用,将物质沉淀下来。经过二沉池沉淀后的出水更清澈透明。二沉池为竖流式沉淀池,采用污泥泵定期提泥气提至污泥消化池内。经过沉淀后的处理水进入后续处理设备。

6、消毒池:

       污水经沉淀后,病毒及大肠杆菌指标仍末达到排放标准,为了消灭病毒及大肠杆菌,投加氯片消毒剂进行消毒处理,采用折板形式依靠自身重力,直接排放附近市政管道。

7、污泥消化池:

        沉淀池所排放剩余污泥在池中进行好氧消化稳定处理,以减少污泥的体积和提高污泥的稳定性。好氧消化后的污泥量较少,定期联系由环卫部门抽泥车清除外运或进行污泥脱水处理外运。上清液采用上清液回流至调节池。

8、风机:

       用于接触氧化池供气、调节池预曝气及污泥消化池的好氧消化处理等。





一体化污水处理设备详解






1、污水处理由二级池子组成,材质为钢结构,埋深较浅。钢结构池采用国内首创的互穿网络防腐涂料进行防腐。它是一种橡胶网络与塑料网络互相贯穿形成互穿网络聚合物,它能耐酸、碱、盐、汽油、煤油、耐老化、耐冲磨,能带来锈防锈。设备一般涂刷该涂料之后,防腐寿命可达12年以上。

2、污水处理设备中的AO生物处理工艺采用推流式生物接触氧化池,它的处理优于完全混合式或二、三级串联完全混合式生物接触氧化池。并且它比活性污泥池体积小,对水质适应性强,耐冲击性能好,出水水质稳定,不会产生污泥膨胀。同时在生物接触氧化池中采用了新型弹性立体填料,它具有实际比表面积大,微生物挂膜、脱膜方便,在同样有机负荷条件下,比其它填料对有机物的去除率高,能提高空气中的氧在水中溶解度。

3、由于在AO生物处理工艺中采用了生物接触氧化池,其填料的体积负荷比较低,微生物处于自身氧化阶段,因此产泥量较少。此外,生物接触氧化池所产生污泥的含水率远远低于活性污泥池所产生污泥的含水率。因此,污水经污水处理设备后所产生的污泥量较少,一般仅需90天左右排一次泥。

4、一体化污水处理设备除了采用了常规的鼓风机消音措施外(如隔振垫、消音器等),还在鼓风机房内壁设置了新型吸音材料,使设备运行时的噪音低于50分贝,减轻了对周围环境的影响。

5、玻璃钢一体化污水处理设备配套全自动电器控制系统及设备损坏报警系统,设备可靠性好。

6、一体化污水处理设备可埋入地表以下,地表可作为绿化或广场用地,因此该设备不占地表面积,不需盖房,更不需采暖保温。
